المعلومات الأساسية
نموذج رقم.
4110/125Z-09D-YFD10W
السكتة الدماغية
أربعة السكتة الدماغية
طريقة التبريد
مياه التبريد
نوع الانتاج
AC ثلاثة المرحلة
سرعة
1500rpm
شروط الاستخدام
استخدام الأراضي
استعمال
وحدات مشتركة
استخدام الأراضي نوع من وحدة
عادي
الوضع الإثارة
AC الدوارة المثير
عامل الطاقة
0.8
فئة العزل
H
فئة IP
23
المحرك
fawde
القطر الداخلي × الشوط (مم)
110X 125
نسبة الضغط
17:1
حزمة النقل
مخصص
تخصيص
2600*970*1210
العلامة التجارية
fawde
الأصل
الصين
رمز النظام المنسق
85021100
القدرة الإنتاجية
500 بيسة في الشهر
وصف المنتج

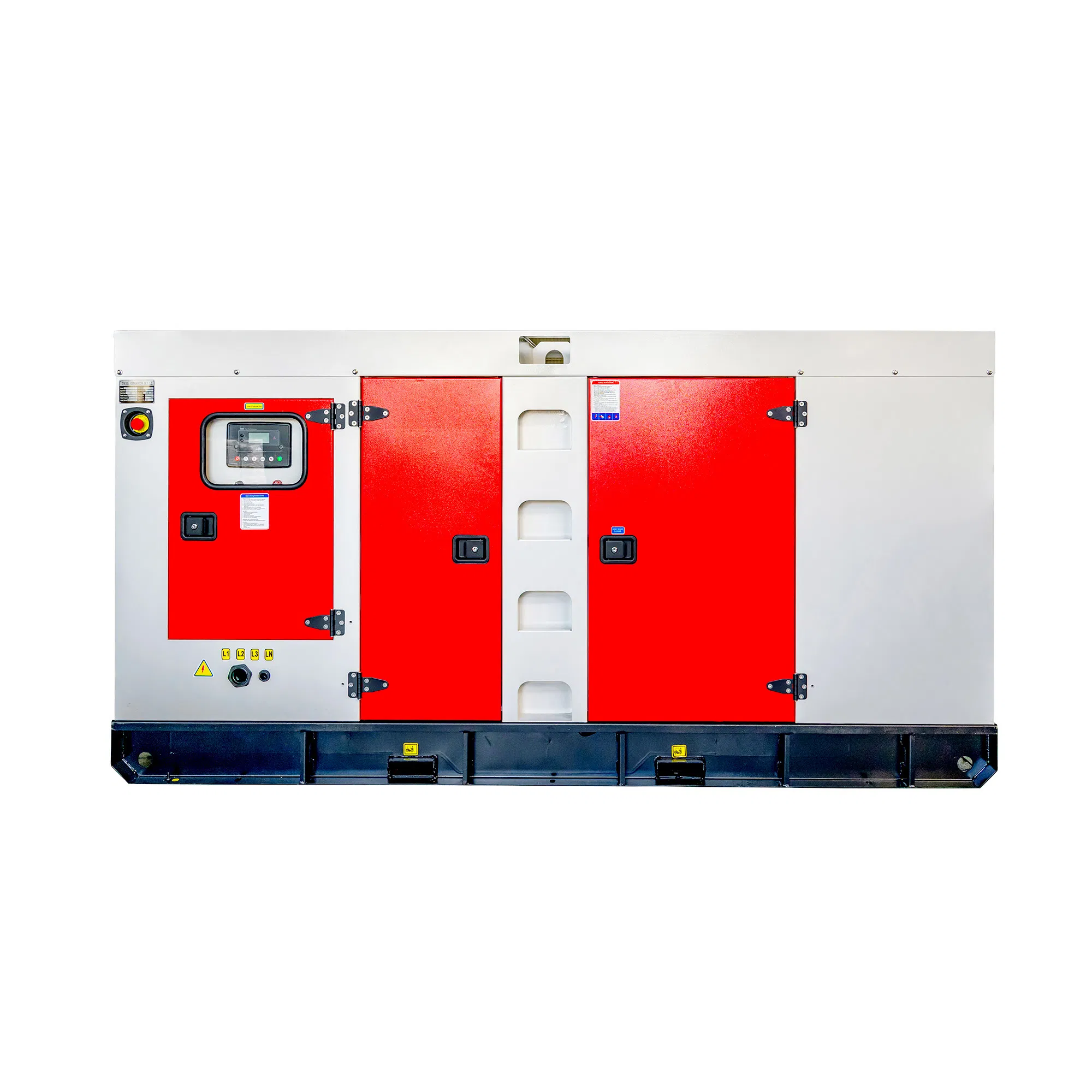

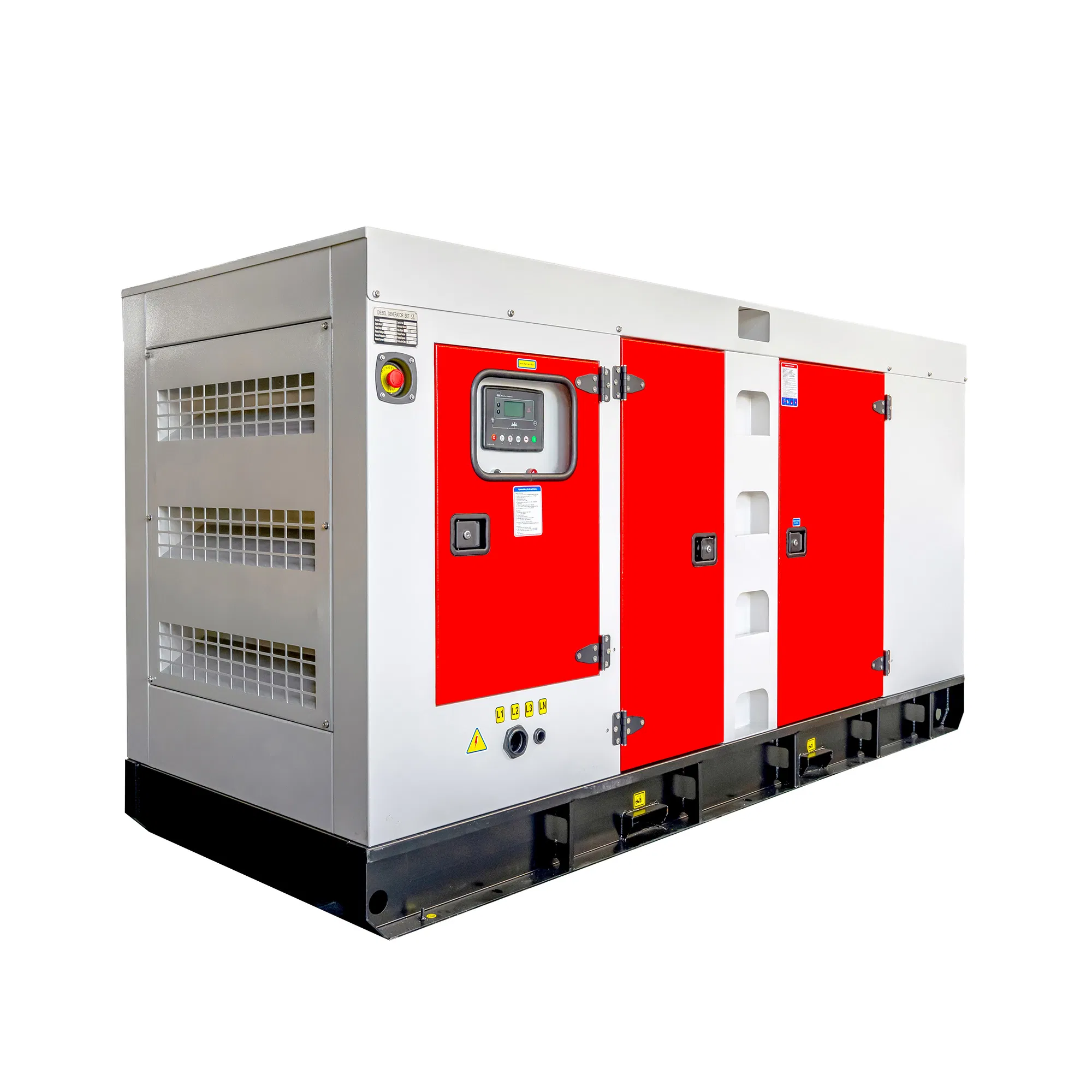

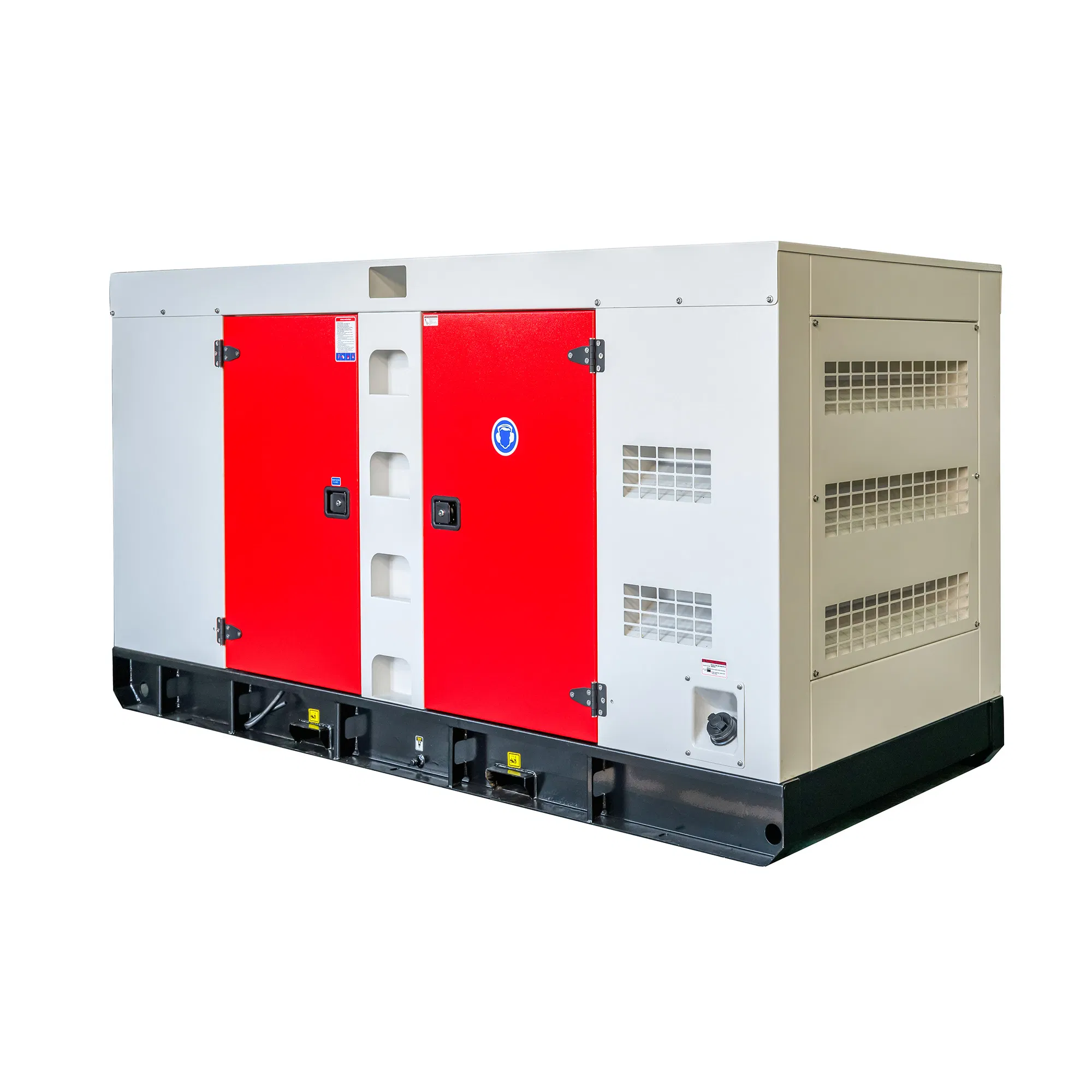

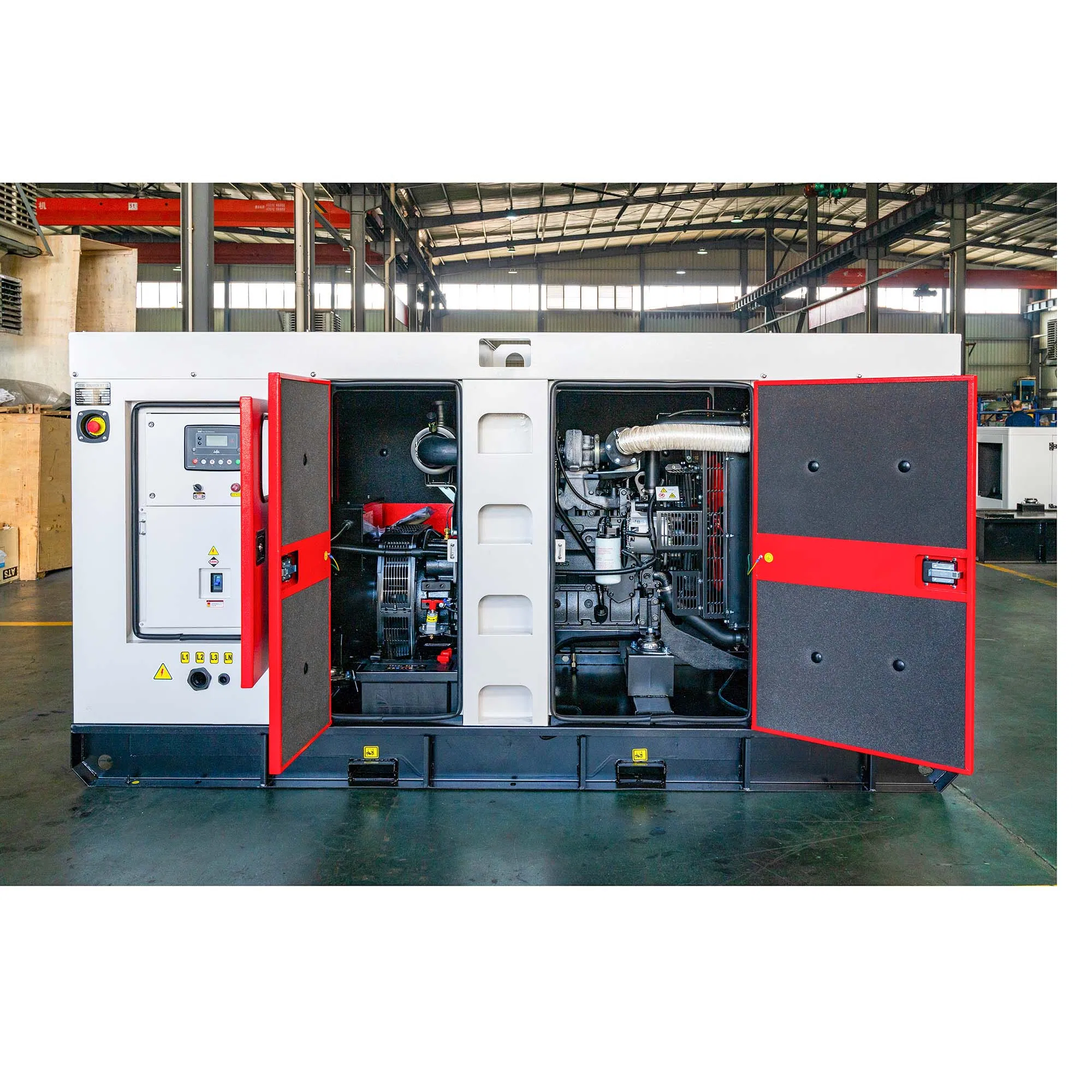

يتميز الموديل FAWDE 4110/125Z-09D-YFD10 بمجموعة مولدات ديزل عالية الأداء للخدمة الشاقة مصممة لتوفير طاقة أساسية واحتياطية يمكن الاعتماد عليها. تم تصميم هذه الوحدة التي تصل إلى 56 كيلو واط باستخدام محرك FWDE الشهير، وهي مزودة بمظلة متينة عازلة للصوت، مما يجعلها حلاً مثاليًا للتطبيقات التي تتطلب تشغيل منخفض الضوضاء دون التأثير على القدرة والمتانة. وهو مصدر الطاقة المثالي لعمليات الإنشاء، والصناعة، والتجارة، والطوارئ.
| معلومات عامة |
قوة أساسية |
طاقة الاستعداد |
| القدرة المقدرة (كيلوفولت أمبير) |
70 |
77 |
| معدل الطاقة (كيلو واط) |
56 |
62 |
| التردد (هرتز) |
50 |
| موديل المحرك |
4110/125Z-09D-YFD10 واط |
| سرعة المحرك (دورة في الدقيقة) |
1500 |
| المرحلة |
3 |
| PF |
0.8 |
| نظام التحكم |
رقمي |
| الفولتية المُقدرة (فولت) |
400/230 (وفقًا لمتطلبات العميل) |
| سعة خزان الوقود وقت التشغيل |
≥ 8 ساعات عند حمل 75% |
| تتوفر طاقة PRP Prime لعدد غير محدود من الساعات السنوية في تطبيقات الحمل المتغير، وفقًا لـ GB/T2820-97؛ تتوفر إمكانية الحمل الزائد بنسبة 10% لمدة ساعة واحدة خلال 12 ساعة من التشغيل |
| ESP إن معدل الطاقة الاحتياطية ينطبق على إمداد الطوارئ طاقة طوال فترة انقطاع طاقة المرفق. لا يوجد حمل زائد، أداة مساعدة تتوفر إمكانية التشغيل عن طريق قطع الاتصال بشكل متوازٍ أو عن طريق التفاوض في هذا الموقع راطين |
| الأبعاد والوزن |
| الطراز |
BFA77 نوع مفتوح |
BFA77S نوع صامت |
| الطول (الطول) مم |
2000 |
2600 |
| العرض (العرض) مم |
710 |
970 |
| الارتفاع (الارتفاع) مم |
1300 |
1210 |
| سعة الخزان (لتر) |
129 |
129 |
مواصفات المحرك
| موديل المحرك والشركة المصنعة |
4110/125Z-09D-YFD10 واط |
| موديل المحرك |
4110/125Z-09D |
| عدد الأسطوانات |
4 |
| ترتيب الأسطوانة |
في انتظار الدور |
| الدورة |
4 أشواط |
| الطموح |
مزوَّد بشاحن توربيني |
| نظام التبريد |
مبردة بالمياه |
| التجويف |
110 مم |
| الشوط |
125 مم |
| نسبة الضغط |
17:1 |
| الإزاحة |
4.75 لتر |
| وزن المحرك الجاف |
420 كجم |
| الأبعاد (الطول*العرض*الارتفاع) |
937*712*926 |
| واجهة غلاف الحدافة |
SAE3-11.5' |
| سرعة المحرك المحكومة |
1500 |
| طاقة مستمرة بدون مراوح |
65 |
| طاقة الاستعداد |
72 |
| محطة الطاقة التكيفية (كيلو واط) |
55 |
| متوسط الضغط الفعال |
1.09 |
المتمتور
| مولد التيار المتردد |
| علامة مولد التيار المتردد |
دليل التشغيل |
| موديل مولد التيار المتردد |
BW-224F |
| القدرة المقدرة لمولد التيار المتردد |
56 كيلو واط/70 كيلو كفا |
| الفولتية المُقدرة (فولت) |
230 فولت/400 فولت |
| التردد المقدر |
50 هرتز |
| نوع الاتصال |
3 طور و4 واط |
| عدد المحمل |
1 |
| درجة الحماية |
IP23 |
| الارتفاع |
≤1000 متر |
| نوع المحرض |
تنظيم جهد كهربي تلقائي بدون فرشاة ومثير ذاتيًا AVR، نحاسي 100% |
| فئة العزل |
h الفئة |
| عامل تأثير الهاتف (TIF) |
≤50 |
| THF |
≤2% |
| تنظيم الجهد، الحالة الثابتة |
≤±1% |
| جهد الحالة الانتقالية |
≤-15% ~ +20% |

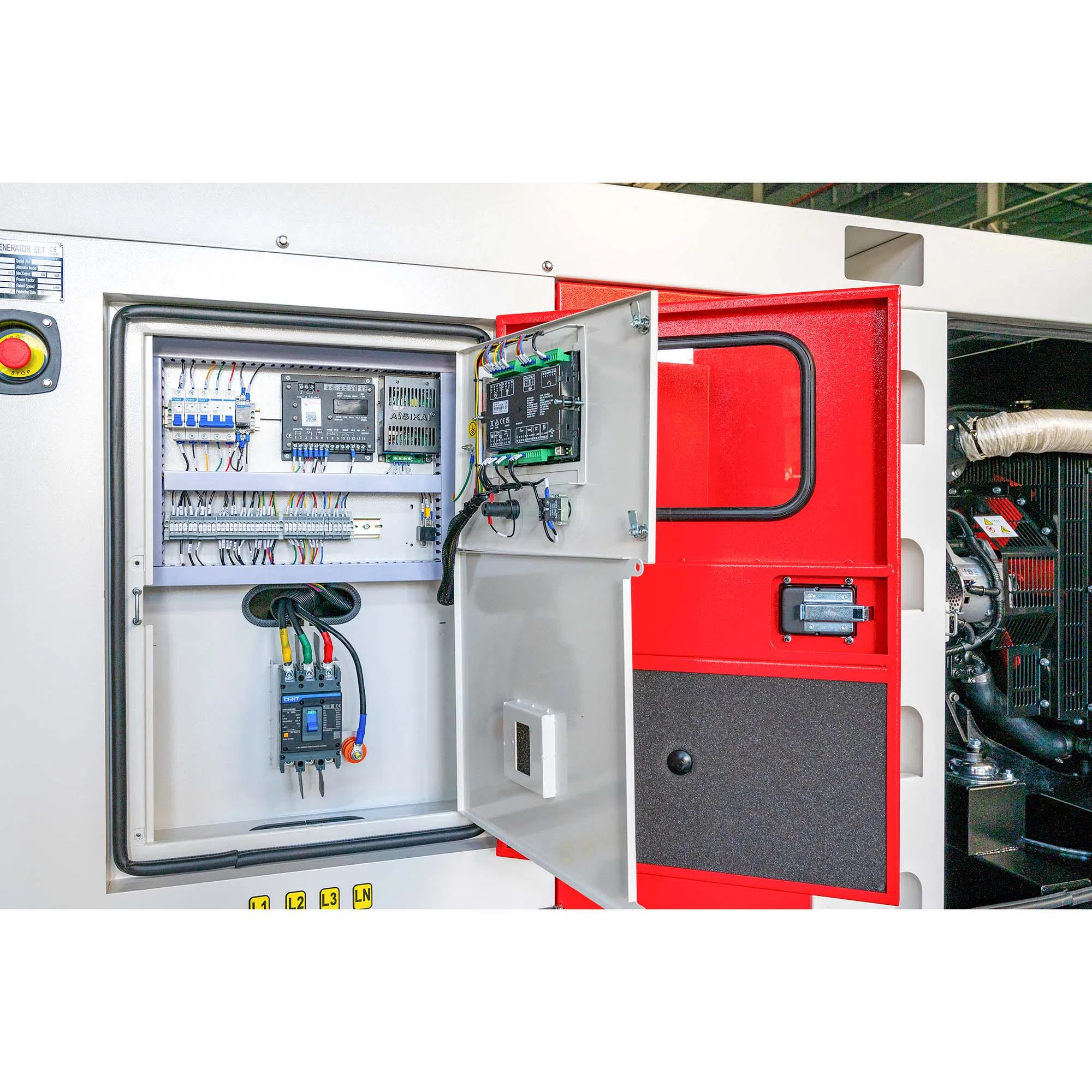

لوحة التحكم

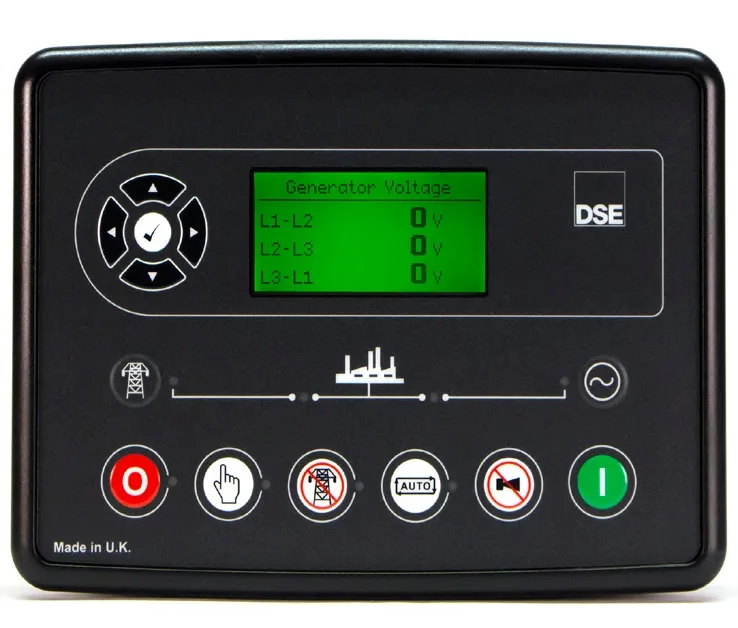

DSE 6120
وحدة التحكم في التشغيل التلقائي وفشل التيار الكهربائي التلقائي (تردد مولد التيار المتردد و استشعار سرعة CAN)
الفوائد الرئيسية:
- ينقل تلقائيًا توصيل الطاقة (المنفعة) والمولد (DSE6120 MKIII فقط).
- يوفر عداد الساعات معلومات دقيقة للرصد ولفترات الصيانة.
- إعداد سهل الاستخدام وتخطيط أزرار لسهولة الاستخدام.
- تتم مراقبة معلمات متعددة وعرضها في الوقت نفسه لضمان الرؤية الكاملة.
- يمكن تكوين الوحدة لتلائم مجموعة كبيرة من التطبيقات توفر مرونة للمستخدم.
- يسمح محرر PLC بمواصفات المستخدم بالتكوين لتلبية متطلبات التطبيق الخاصة بالملف.
الميزات الرئيسية:
- شاشة عرض نصية LCD ذات إضاءة خلفية بأربعة أسطر
- لغات عرض متعددة
- التنقل عبر القائمة المكونة من خمسة مفاتيح
- مؤشر إنذار شاشة LCD
- نص قابل للتخصيص وصور للشاشة.
- توافق توسيع DSENet®
- أداة تسجيل البيانات
- محرر PLC الداخلي
- يتم تعطيل ميزة الحماية
- قابل للتكوين بالكامل عبر الكمبيوتر باستخدام اتصالات USB
- تكوين اللوحة الأمامية مع حماية رقم التعريف الشخصي (PIN)
- وضع توفير الطاقة
- استشعار وحماية المولد ثلاثي الأطوار
- استشعار وحماية مآخذ الطاقة الرئيسية (الأدوات المساعدة) ثلاثية الأطوار (DSE6120 MKIII فقط)
- التحكم التلقائي في نقل الحمل (DSE6120 MKIII فقط)
- تيار المولد ومراقبة القدرة (كيلووات، وكفار، وكلوفولت أمبير، وpf)
- التيار الكهربائي (المرافق) والطاقة المراقبة (كيلووات، كيلو فولت أمبير، كيلوفولت أمبير، وبف) (DSE6120 MKIII فقط)
- تنبيه حمل زائد
- الحماية عبر التيار
- التحكم في الكسارة عبر أزرار الواجهة
- يتم تكوين إخراجات الوقود والبدء عند استخدام CAN
- 6 إخراجات تيار مستمر قابلة للتكوين
- 4 مدخلات تناظرية/رقمية قابلة للتكوين
- الدعم من 0 فولت إلى 10 فولت و4 مللي أمبير مستشعرات 20 مللي أمبير
- 8 إدخالات رقمية قابلة للتكوين
- استشعار سرعة التردد البديل وCAN وMPU في نظام onevariant
- ساعة الوقت الحقيقي
- التحكم اليدوي والتلقائي في مضخة الوقود
- وظائف التسخين المسبق للمحرك ووظائف ما بعد التسخين
- جدول وقت تشغيل المحرك
- التحكم في تباطؤ المحرك لبدء التشغيل والإيقاف
- إنذارات مستوى الوقود
- 3 منبهات صيانة قابلة للتكوين
- متوافق مع مجموعة كبيرة من محركات CAN، بما في ذلك دعم المحرك من المستوى 4
- يستخدم الكمبيوتر الشخصي لبرنامج DSE Configuration Suite Software لتبسيط التكوين
- برامج كمبيوتر خالية من التراخيص
- يوفر تصنيف IP65 (مع الحشوة الاختيارية) مقاومة أكبر للدخول إلى الماء
- قابل للتكوين يمكنه قراءة المعلومات المرسلة.
- تكوين بديل
الخيارات
| المحرك |
مولد التيار المتردد |
نظام الوقود |
إعداد |
السخان المتقدم لسترة المياه
مسخن الزيت المسبق
مضخة الزيت اليدوية
|
إثارة PMG
مسخن الوحدة
درجة حرارة التعمية
القياس
|
خزان أساسي يعمل على مدار الساعة
خزان وقود ممتلئ
خزان الوقود الخارجي
التغذية التلقائية للوقود
التبديل بين الخزان الخارجي وخزان القاعدة (صمام ثلاثي الاتجاهات)
|
Deepsea، ComAp، Smartgen إلخ. وحدة التحكم
المقطورة
الأدوات مع الماكينة
|
الأسئلة الشائعة (FAQ)
ما هي القدرة الأساسية والاحتياطية لمجموعة مولدات الديزل هذه؟
تبلغ القدرة المقدرة الأساسية للمولد 56 كيلو واط (70 كيلوفولت أمبير)، بينما تصل طاقة الاستعداد الاحتياطية إلى 62 كيلو واط (77 كيلوفولت أمبير).
ما هو المحرك المستخدم في هذا المولد وما هي مواصفاته؟
يستخدم المولد محرك ديزل FAWDE طراز 4110/125Z-09D، وهو محرك رباعي الأشواط مبرد بالمياه ومزود بشاحن توربيني، يحتوي على 4 أسطوانات مرتبة في خط مستقيم.
ما هي مدة التشغيل التي يوفرها خزان الوقود؟
يوفر خزان الوقود سعة تشغيل مستمرة تزيد عن أو تساوي 8 ساعات عند تشغيل المولد بحمل يبلغ 75%.
ما هي مميزات لوحة التحكم DSE 6120 المزودة في هذا المولد؟
لوحة التحكم DSE 6120 هي وحدة رقمية متطورة للتحكم في التشغيل التلقائي وفشل التيار الكهربائي، وتتميز بشاشة LCD تدعم لغات متعددة، وتوفر مراقبة شاملة للجهد والتيار، مع أنظمة حماية متكاملة ضد الحمل الزائد والتيار الزائد.
هل يتوفر هذا المولد بنوع كاتم للصوت؟
نعم، يتوفر المولد بطرازين: الطراز المفتوح (BFA77) والطراز الصامت العازل للصوت (BFA77S) المزود بمظلة متينة لتقليل مستويات الضوضاء أثناء التشغيل.
ما هي فئة العزل ودرجة الحماية الكهربائية لمولد التيار المتردد؟
يتميز مولد التيار المتردد بفئة عزل من الدرجة H ودرجة حماية من الأتربة والمياه بمستوى IP23، مما يضمن كفاءة عالية وأماناً في بيئات العمل الشاقة.
